Как проверить электромагнитный клапан
Avtotehpomosch-kruglosutochno.ru

Автомобильный портал

Как проверить электромагнитный клапан

YuryVY › Блог › Электромагнитный клапан регулирования давления наддува. Принцип работы и ремонт. Часть II.

Если в первой части темы больше было теоритических выкладок, то вторая часть будет касаться ремонта электромагнитного клапана регулирования давления наддува.
Для снятия клапана понадобится всего открутить два болта (зеленые стрелки):

Решено. Клапан пилить. По крайней мере, это пилить не гири. Шуре Балаганову в “Золотом теленке” было гораздо сложнее, но он справился. А тут всего кусок пластмассы.
Из закромов был извлечен доставшийся по наследству уникальный хирургический инструмент для деликатной резки (на фото в верхнем левом углу).

Смотрите также

Комментарии 15

А какие-то симптомы при езде были ?

Да, были.
При резком нажатии газа иногда машина становилась овощем.
Соринка забивала перепускной канал клапана.
Поэтому не раскрывались лепестки турбины и не хватало воздуха для правильного смесеобразования топлива.

А лабораторные испытания это как ?))

При подаче напряжения 10-12В на соленоид клапана, открывается канал OUT -> VAC. То есть, воздух из соска OUT проходит в направлении соска VAC.
Если напряжение на соленоиде отсутствует, то открывается канал воздухозаборник -> OUT. То есть, воздух из воздухозаборника проходит в направлении соска OUT.

Если нет четкого открытия каналов, то клапан неисправен.

Спасибо, не внимательно прочитал текст . Надо тоже проверить . Но там по моему есть еще один клапан тот что на 40 ом ? Его можно восстановить или только замена . Как проверить работоспособность ?

Там это где, и как этот клапан называется?

Я не знаю, что это за узел, и на какой машине с каким типом двигателя он стоит.

Вось зараз зразумела.
Так принцип электромагнитных клапанов одинаковый, отличаются немного конструктивно.

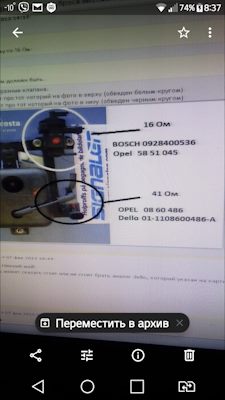

Изначально проверяете сопротивление соленоида на обрыв или короткое (худший вариант). Если сопротивление в норме около 40 Ом, то подаете напряжение 12В на клапан (на контакт 2 плюс, на контакт 1 минус). Если используется слабый источник питания, то при этом можно провести еще замер напряжения. В случае прикоревания штока внутри соленоида будет наблюдаться сильная просадка напряжения.
При рабочем клапане перепуски воздуха будут теми же при подаче/отсутствии напряжения, что и в описываемом мной клапане.
Сосок воздухозаборника находится ближе к разъему. Соски VAC и OUT рядом.

Пора бы уже отдельный бложик на автомобиль завести

Да жду пока машина будет сыпаться. Тьфу, тьфу.
А ради того, чтобы раз в неделю делать селфи автомобиля после мойки, или два раза в год рассказывать, как героически поменял колеса, так религия не позволяет.

Да она всегда по мелочи будет сыпаться, у нас все записи про это)

у меня этот клапан жестянкой обвальцован, просто с одной стороны подковырнуть и клапан разбирается.

Да, и такие клапана устанавливались на Вектры более ранних годов выпуска. Приходилось один такой вскрывать.
И вскрывать такой клапан легче, и обратная завальцовка обычным рожковым ключом проходит на ура.

Как проверить электроклапан и пусковой обогатитель на скутере 4т?

Многим владельцам скутеров Honda и хозяевам мопедов других марок приходится самостоятельно заниматься ремонтом и обслуживанием своей техники, а также выполнять тюнинг. Иногда возникают ситуации, когда проблематично завести холодный мопед из-за того, что топливо не заполняет необходимый объем поплавковой камеры, или бензин перемешивается с воздухом в недостаточной концентрации. Разобравшись, как проверить электроклапан на скутере, можно самостоятельно решить указанные проблемы и быстро выполнить утренний прогрев двигателя. Остановимся на этом более детально.

Пусковой обогатитель на скутере 4т – описание и назначение

Далеко не все любители мототехники знают для чего нужен электроклапан на скутере. Это устройство также называют пусковым обогатителем. Он отвечает за объем топливовоздушной смеси, которой через жиклер заполняется камера цилиндра при запуске охлажденного мотора мотороллера. Особенностью малокубатурной мототехники является потребность двигателя в обогащенной смеси при холодном старте скутерного мотора. Поступающее через карбюратор топливо смешивается с воздухом в определенной концентрации благодаря подключенному к карбюратору электроклапану.

Пусковой обогатитель отвечает за объем топливовоздушной смеси

Если пусковой обогатитель функционирует, и отсутствуют поломки силового агрегата, запустить мотор не проблема даже в холодное время года. Не стоит подвергать сомнению важность электрического клапана для обеспечения беспроблемного пуска двигателей современных мопедов и скутеров. Однако при возникновении сложностей с запуском двигателя, перебоев в работе и чрезмерной прожорливостью мотора можно предположить, что с пусковым обогатителем возникли проблемы. Именно поэтому важно знать его устройство и уметь проверить работоспособность.

Как устроен электроклапан на скутер

Для обогащения топливно-воздушной смеси используется устройство обогащения топлива с механическим приводом и автоматической системой управления. Рассмотрим принцип работы и особенности каждой из указанных систем обогащения.

Ручной

Ручная система обогащения, нуждающаяся в точной регулировке, неудобна в эксплуатации. Для запуска двигателя мотороллера после ночной стоянки необходимо нажать на руле рычажок, передающий усилие через тросик на толкатель. После того как силовой агрегат запустится, нагреется и достигнет рабочей температуры, необходимо возвратить рычаг ручного обогатителя, чтобы заслонка регулировки объема и игла вернулись в исходное положение. Как показывает опыт эксплуатации скутеров, такая система обладает рядом неудобств.

В большинстве моделей современных мопедов установлен пусковой обогатитель автоматического типа

Автоматический

Пусковой обогатитель автоматического типа, называемый термоэлектроклапаном, установлен в большинстве моделей современных мопедов с двухтактными и четырехтактными двигателями.

Устройство состоит из следующих частей:

  • корпуса, в котором расположен электроклапан;
  • керамического нагревателя, питающегося от бортовой сети;
  • подпружиненного привода со штоком, связанного с толкателем и заслонкой.

Устройство соединено с воздушным каналом, насыщающим бензин из дополнительной поплавковой камеры перед подачей его в камеру сгорания цилиндра. Необходимо отметить одну особенность карбюраторов скутеров. Они имеют две поплавковые камеры – дополнительную и основную, связанные между собой пусковым жиклером.

Небольшой трубчатый канал из дополнительной поплавковой камеры связан с камерой смешивания, отвечающей за подачу воздуха с бензином к двигателю. Сечение смесительной камеры перекрывает заслонка, конструктивно похожая на заслонку дросселя в карбюраторе. Опускание заслонки вызывает смещение подпружиненной иглы, закрывающей канал подачи топлива. Корпус электроклапана теплоизолирован и находится в резиновом чехле. Все современные скутеры имеют аналогичную конструкцию термоэлектроклапана.

Пусковым обогатителем без электронагрева оснащены старые модели скутеров

Старые модели скутеров оснащены пусковым обогатителем без электронагрева. Передача тепловой энергии к приводу осуществляется благодаря медному теплопроводящему цилиндрику, связанному с мотором скутера. Вместо порошкового привода установлен мембранный. При этом впускной коллектор головки цилиндра связан с одной полостью колбы.

Как функционирует электроклапан скутерного карбюратора

Пусковой обогатитель на скутере 2т и на четырехтактном мопеде работает по довольно простому алгоритму. На непрогретом силовом агрегате золотниковая игла занимает верхнее положение. Она отвечает за открытие топливного канала, а положение заслонки влияет на объем подаваемого воздуха. Первые обороты при запуске мотора вызывают разрежение внутри эмульсионного канала, и бензин засасывается в мотор.

В результате поступает сильно обогащенная смесь, облегчающая запуск холодного двигателя. До достижения рабочей температуры силовой агрегат нуждается в питании обогащенной смесью.

Обогатитель в этом режиме выполняет функцию параллельного карбюратора – поступающее через жиклер, топливо перемешивается с воздухом и направляется к двигателю.

Ток, вырабатываемый генератором запущенного мотора, поступает к контактам нагревателя, управляющего термоэлектроклапаном впускной системы. Благодаря нагреву повышается температура порошкового привода, что вызывает постепенное выдвижение штока до 4 мм. Усилие передается толкателю, обеспечивающему движение заслонки.

По довольно простому алгоритму работает пусковой обогатитель на скутере

По мере прогрева двигателя происходит опускание золотника с иглой с последующим перекрытием воздушно-топливного канала. Спустя пять минут происходит полное закрытие заслонки и обеднение смеси. Теперь система обогащения бензина на прогретом моторе регулируется карбюратором.

После остановки двигателя клапан перестает нагреваться, и в результате сжатия порошка привод заслонки с помощью толкателя и штока возвращает ее к исходному положению. Система готова к последующему пуску. Процесс остывания и возврата занимает не более двух минут. Обогатитель имеет недостаток – он работает отдельно от мотора.

В результате в теплое время года на горячем двигателе, не нуждающемся в обогащенной смеси, мотор при остывшем термоэлементе питается богатой смесью.

Принцип работы обогатителя с мембраной

Мембранный пусковой обогатитель работает по другому принципу. На не прогретом двигателе клапан находится в открытом положении. Запуск мотора вызывает разрежение в области впускного коллектора, которое передается мембране благодаря термоклапану. Под воздействием пониженного давления мембрана пытается подняться, открывая канал, отвечающий за подачу дополнительного объема воздуха.

Читать еще:  Как подключить птф через реле на кнопку

Дальнейший прогрев цилиндра до рабочей температуры вызывает закрытие клапана и опускание подпружиненной заслонки, связанной с иглой. В результате перекрывается подача дополнительного объема топлива. Такая система с мембраной функционирует в четкой связи с температурой мотора, что обеспечивает более правильную дозировку топлива.

По другому принципу работает мембранный пусковой обогатитель

Признаки необходимости проверки

При возникновении сложностей с запуском двигателя и в ряде других ситуаций необходимо уметь проверить работоспособность пускового обогатителя. Мысли о неисправности электроклапана могут возникнуть в разных случаях.

Остановимся детальней на основных причинах:

  • проблематичен первый утренний запуск холодного двигателя скутера;
  • сложно завести остывший мотор мотороллера после длительной стоянки;
  • потребление топлива значительно превышает указанный в паспорте расход;
  • силовой агрегат скутера достаточно нестабильно работает на холостом ходу;
  • прогретый мотор не держит обороты, а холодный функционирует с перебоями.

Любая из указанных проблем должна заставить задуматься хозяина скутера о возможной неисправности электроклапана.

Неисправный обогатитель может находиться в двух положениях:

  • с постоянно выдвинутой иглой электроклапана;
  • в исходном состоянии, когда игла не выступает.

Необходимо уметь проверить работоспособность пускового обогатителя при возникновении сложностей с запуском двигателя

Каждый из случаев по-разному сказывается на работе мотора. Первая ситуация затрудняет запуск мотора холодного скутера. Попытка запустить двигатель нажатием на кикстартер, также, как и запуск электростартером, оказываются безрезультатными. Во втором случае мотор запускается без проблем, но при работе потребляет повышенное количества бензина. Увеличенный расход топлива связан с работой двигателя на сильно обогащенной смеси.

Как проверить электроклапан на скутере

Постараемся разобраться, как проверить электромагнитный клапан на скутере или мопеде.

Это несложная операция. Начнем по-порядку:

  • следует проверить, закрыт ли канал обогатителя иглой электроклапана. Произведите запуск холодного двигателя и проследите за изменением холостых оборотов. Вначале они увеличены, а потом уменьшаются до нужной частоты. В этом случае можно сделать заключение об исправности пускового обогатителя и не заниматься поиском его неисправностей;
  • если пуск скутера произошел без проблем, но частота вращения двигателя после достижения им рабочей температуры не снижается и остается высокой, велика вероятность, что пусковой обогатитель неисправен. В этом случае необходимо проверить работоспособность электроклапана;

Проверка электроклапана на скутере

  • если завести силовой агрегат удается только после длительных и изнурительных нажатий на кикстартер, карбюратор не засорен, уровень бензина в поплавковой камере выставлен правильно, и компрессия не упала, то скорее всего с работой пускового обогатителя возникли проблемы, и он нуждается в проверке.

Итак, мы подошли вплотную к проверке пускового обогатителя скутера на работоспособность. Для выполнения этой операции необходимо отсоединить провода, связывающие электроклапан с электрической сетью скутера. Затем следует открутить крепление электроклапана к корпусу карбюратора и извлечь его. Далее потребуется подготовить пару изолированных проводов, длина которых позволит соединить клеммы пускового обогатителя с аккумуляторной батареей.

При подключении нет необходимости соблюдать полярность, так как электроклапан питается от сети с переменным напряжением. Важно обратить внимание, чтобы освобожденные от изоляции концы проводов не касались друг друга. Остается подключить провода к фишкам и подать к обогатителю питание 12 вольт от батареи.

У исправного обогатителя спустя пару минут можно увидеть постепенное выдвижение иглы из корпуса устройства. Величину хода можно определить, измерив вылет штока до подачи напряжения и после отключения питания. У неисправного электроклапана спустя пять минут после подключения к аккумулятору игла останется в прежнем положении. Если нет дефектов в проводке, то можно сделать заключение о неисправности обогатителя.

Не стоит огорчаться и пытаться отремонтировать электроклапан – стоимость нового в зависимости от модели мопеда варьируется в интервале 5-7 долларов. При покупке желательно иметь с собой старый пусковой обогатитель или четко выяснить у продавца соответствие предлагаемых им запчастей марке скутера.

Электромагнитный клапан карбюратора

Электромагнитный клапан карбюратора, также именуемый регулятором холостого хода, это составная деталь карбюратора, призванная экономить расход топлива в карбюраторных двигателях внутреннего сгорания. Неисправность электромагнитного клапана и его неправильная работа может приводить к повышенному расходу топлива и к тому, что мотор автомобиля глохнет на холостых оборотах.

Принцип работы электромагнитного клапана карбюратора

Электромагнитный клапан карбюратора призвать регулировать подачу топливной смеси в обход дроссельной заслонки, которая управляется педалью акселератора. На холостом ходу топливо поступает во входной коллектор ДВС через отдельный канал. Именно поэтому электромагнитный клапан также называется регулятором холостого хода автомобиля. Главное назначение клапана — это прекращение подачи топлива в инерционных режимах, что, например, позволяет осуществлять торможение двигателем и движение накатом.

В бензиновых карбюраторных двигателях клапан устанавливается непосредственно в карбюратор и является частью системы экономайзера принудительного холостого хода авто. Управление клапаном осуществляет электронный блок управления системы, при поступлении импульса игла клапана втягивается и закрывает подачу топлива в обход клапана. После того, как мотор заведен, от блока управления подается электропитание и клапан начинает свою работу, которая заключается в двух тактах:

  • на первом такте клапан открывается, в результате чего воздух попадает в камеру и смешивается с топливом;
  • на втором этапе перекрывается воздушный канал и открывается топливный, в результате чего топливно-воздушная смесь попадает в двигатель.

Движение запорной иглы клапана осуществляется поступающими электрическими импульсами от блока управления. Как только нажимается педаль газа, клапан переходит в открытое положение, а игла выдвигается. На холостом ходу клапан переходит в закрытое положение при оборотах двигателя более 2100 Об/мин. Переход в открытое положение происходит тогда, когда обороты двигателя падают ниже 1900 Об/мин. Закрытие и открытие клапана позволяет регулировать поступление топливно-воздушной смеси в мотор и, соответственно, экономить расход бензина в количестве до 5 %. Также принцип работы клапана позволяет снизить износ поршневой группы. Непосредственным последствием работы электромагнитного клапана является и снижение выбросов вредных веществ (CO) в атмосферу, что повышает экологичность автомобиля.

Признаки неисправности электромагнитного клапана карбюратора

Определить неисправность электромагнитного клапана карбюратора можно по нескольким характерным признакам:

  • мотор регулярно глохнет на холостых оборотах;
  • двигатель глохнет при движении накатом;
  • происходит детонация топлива после отключения зажигания.

Определить нестабильность работы электромагнитного клапана также можно по падению оборотов двигателя при включении дополнительной нагрузки (автомагнитолы, фар и т. д.). Таким образом, главным признаком неисправности клапана является нестабильная работа двигателя в холостом режиме.

Проверка клапана

Проверка электромагнитного клапана на правильность его работы можно осуществлять в трех различных режимах:

  • при работе двигателя на холостом ходу;
  • при торможении двигателем;
  • после выключения зажигания.

Общую исправность клапана можно проверить после включения зажигания. Для этого нужно повысить обороты двигателя на холостом ходу до уровня 2100 Об/мин. После пересечения этой отметки должен раздаться характерный щелчок, который означает, что клапан закрылся. После этого можно понижать обороты, как только их количество достигнет 1900 Об/мин, должен вновь раздаться щелчок, означающий, что клапан открылся.

При торможении двигателем, когда остается включенной передача, клапан не должен открываться, даже если обороты двигателя упали ниже 1900 Об/мин. Если в этот момент раздается щелчок, то клапан работает неправильно.

Если после того, как выключено зажигание двигателя, происходят детонации и вибрации, то это означает, что клапан не перекрывает жиклер холостого хода и топливная смесь поступает в двигатель, что также свидетельствует о неисправности электромагнитного клапана.

Также можно элементарно проверить клапан, отсоединив провод питания при заведенном двигателе. Сразу после отсоединения мотор должен заглохнуть.

Можно проверить клапан и полностью отсоединив устройство от карбюратора. После демонтажа клапана его можно подсоединить к аккумуляторной батарее, после этого должен раздаться щелчок, а игла клапана втянуться втянуться в устройство. После отключения питания снова должен раздаться щелчок, а игла выдвинуться.

Читать еще:  Как проверить датчик температуры окружающей среды

Проблема с электромагнитным клапаном может заключаться не только в его неисправности, но и в электронном блоке управления и в проводах. Проверить работоспособность провода можно с помощью мультиметра (12 В ± 10%).

Проверка работоспособности блока управления потребует подключения клапана к АКБ с помощью дополнительного провода. Также необходима контрольная лампочка штатного напряжения. Для начала нужно отсоединить питающий провод от клапана и подсоединить его к положительной клемме АКБ. Дополнительный провод также подключается к плюсу аккумулятора. После этого нужно завести мотор, на отсечке в 900 Об/мин контрольная лампа должна загореться, после достижения 2100 Об/мин — потухнуть. При снижении до 1900 Об/мин — вновь загореться. Если такие показатели соблюдены, но двигатель глохнет на холостых оборотах, то, вероятно, неисправность заключается в блоке управления клапаном.

Установка электромагнитного клапана карбюратора

При замене электромагнитного клапана необходимо правильно его настроить, чтобы поступающая топливно-воздушная смесь соответствовала необходимым показателям. Установка производится при заведенном двигателе, так как именно это позволит точно настроить клапан. В карбюраторе клапан находится под крышкой воздушного фильтра, поэтому для демонтажа неисправного электромагнитного клапана сначала нужно снять крышку воздухофильтра.

Для начала нужно рукой завернуть клапан в посадочное гнездо карбюратора и надеть штатный провод, который соединяет клапан с блоком управления. После этого необходимо завести двигатель автомобиля, который будет троить и, возможно, пытаться заглохнуть. Если двигатель все же поддерживает обороты, то дальнейшее закручивание клапана в карбюратор производится с помощью гаечного ключа (на 13 или на 14 в зависимости от типа клапана). Дальнейшая установка производится следующим способом:

  • ключ поворачивается на 1–2 см по часовой стрелке, после чего снимается провод;
  • если двигатель автомобиля не глохнет, то провод вновь надевается и процедура повторяется;
  • как только после снятия провода двигатель глохнет, то клапан установлен в карбюратор правильно.

Установку электромагнитного клапана необходимо проводить осторожно, чтобы не повредить топливный жиклер и посадочное гнездо в карбюраторе. В процессе установки автоматически регулируется размер топливной смеси, поступающей в двигатель, после чего троения и детонации прекращаются. Для точной регулировки можно подтянуть винты «качества» и «количества» на клапане.

Если после нескольких затягиваний клапана и отсоединения провода двигатель по-прежнему не глохнет, то это означает, что топливо поступает в двигатель в обход электромагнитного клапана и необходимо искать неисправность в системе подачи топлива.

Многие владельцы автомобилей с карбюраторными двигателями после выхода электромагнитного клапана из строя просто блокируют его работу или демонтируют его, что решает проблему с двигателем, который перестает глохнуть на холостом ходу. Однако такие действия лишь на первый взгляд является верным решением. Блокировка электромагнитного клапана значительно повышает расход топлива (до 5 %), что при дальнейшей эксплуатации автомобиля обойдется намного дороже.

Электромагнитный клапан холостого хода (ЭПХХ) карбюратора

Электронное управление карбюратором в своём типовом варианте имеет несколько составляющих узлов, среди которых наиважнейшая роль отведена электромагнитному клапану. Данный элемент топливораспределительного механизма отвечает за стабилизацию и тонкую настройку холостого хода мотора, что в итоге позволяет экономить владельцу карбюраторного агрегата десятки тысяч рублей на топливе ежегодно. Более подробно о том, что это за чудо-узел, как он работает и каким поломкам подвержен, поговорим в представленном ниже материале.

Устройство и принцип работы электромагнитного клапана

Электромагнитный клапан, также называемый экономайзером принудительного холостого хода (ЭПХХ) – неотъемлемая составляющая любого карбюратора современных автомобилей. Начало активного использования этого узла приходится на 80-е годы прошлого столетия, когда «битва» между инжекторными и карбюраторными агрегатами обострилась. Во многом это связано с тем, что первые имели заметно меньший расход топлива, а это уже подкупало большее количество автолюбителей.

Дабы минимизировать расход карбюраторных моторов автомобильные инженеры принялись за их активную электронизацию. В нескольких словах, суть последней заключалась в том, чтобы посредством использования электронных устройств понизить показатели расхода горючего. В итоге, электронизация вылилась в появлении электромагнитного клапана карбюратора, а также ряда других электрических девайсов в конструкции данного узла. Но зачем это было нужно и как помогло конкуренции карбюраторных моторов с инжекторными? Для того чтобы ответить на такой вопрос, стоит обратить внимание на принцип работы ЭПХХ.

Итак, электромагнитный клапан карбюратора – это устройство, работающее от электрического тока и выполняющее вполне конкретные функции. Точнее, работает оно для организации стабильного и оптимального холостого хода в, так называемом, принудительном режиме работы мотора. Суть оптимизации заключается в том, что при работе двигателя в режимах, не требующих потребления топлива (переход на передачу пониже, качение по инерции и т.п.), ЭПХХ отключает его подачу, совершенно не привлекая к движению дроссельную заслонку. Происходит это посредством передачи топлива по специальным каналам на холостом ходу. В ходе данной транспортировки функционирует лишь жиклёры холостого хода, клапана и некоторые пути в карбюраторе, то есть его камеры и дроссельная заслонка совершенно бездействуют.

В итоге, удаётся:

  • во-первых, экономить топливо при работе мотора в ранее отмеченном режиме принудительного хода;
  • во-вторых, организовать стабильный и оптимизированный холостой ход;
  • в-третьих, обеспечить качественный и беспроблемный для водителя прогрев двигателя при запуске (посредством усиления подачи топлива тем же ЭПХХ);
  • в-четвёртых, исключить лишнее функционирование дроссельной заслонки и ряда других узлов в карбюраторе;
  • и в-пятых, оптимизировать работу мотора целиком, что существенно продлевает срок его службы.

Отметим, что работает экономайзер под контролем специального узла, который называется «блок управления электромагнитным клапаном карбюратора». Данное устройство постоянно анализирует работу мотора, основываясь на показаниях датчиков (оборотов, температуры двигателя и т.п.), после чего подавая соответствующие указания непосредственно ЭПХХ, а он, в свою очередь, посредством движения штока (небольшой иглы) либо перекрывает до нужного положения каналы подачи топлива на холостом ходу, либо наоборот их открывает. В целом, особых сложностей в работающим экономайзере нет, что наглядно показывает представленное выше описание устройства. Для ещё большей наглядности всего описанного рекомендуем ознакомиться со следующими картинками:

Схема подключения типового ЭПХХ:

Принцип работы клапана совместно с блоком управления:

Возможные неполадки с ЭПХХ

Электромагнитный клапан – вполне добротный в плане работы узел автомобиля. Особо частых поломок с ним не случается, но и «бесперебойным трудягой» его не назвать. В связи с тем, что на территории постсоветского пространства чаще всего используются электромагнитные клапаны карбюраторов «Солекс» и карбюраторов «ДААЗ», то давайте рассмотрим типовые неполадки ЭПХХ именно на их примере. В общем виде перечень нередко встречающихся поломок узла таков:

  • Забился жиклёр клапана. Происходит такая неполадка, как правило, совместно с общим расстройством работы карбюратора на всех режимах раскрутки мотора. Устраняется данная неисправность путём разборки карбюратора на отдельные составляющие, его продувки и иной прочистки. При этом отдельное внимание стоит уделить именно жиклёру ЭПХХ, а также каналам карбюратора, которые с ним взаимодействуют;
  • Шток (игла) клапана застряла в одном положении или иные составляющие устройства вышли из строя (пружинка, сердечник и т.п.). Проявляется неисправность такого рода в виде отсутствия признаков «жизни» у экономайзера. Неисправный ЭПХХ в подобном случае зачастую ремонту не поддаётся. Однако в некоторых ситуациях помогают снятие клапана с карбюратора, его продувка и последующее подключение к альтернативному источнику тока. Если узел вновь не поддаёт признаков «жизни», то замена неизбежна;
  • «Пробился» провод подключения. Проблема типовая, происходящая зачастую из-за низкого качества производства ЭПХХ и его проводов. Диагностируется эта «болячка» посредством подключения клапана к источнику тока вне автомобильной системы и проверки его работы при движении провода подключения в разных направлениях. Лечению она, как правило, не поддаётся, однако в качестве спасительной меры можно попробовать просто заменить провод, обрезав его как можно ближе к корпусу экономайзера, или иным способом устранить пробоину в цепи;
  • Неисправен блок управления ЭПХХ. В этой ситуации сам клапан работает исправно при подключении его к альтернативному источнику питания, однако во время нахождения в карбюраторе он не функционирует вовсе. Решается такая проблема путём замены подключаемого к ЭПХХ блока управления, не иначе;
  • Электромагнитный клапан имеет производственный брак. Такое, к слову, встречается нередко. Удивительно, но бывали случаи, когда из 10-20 ЭПХХ, лежащих на прилавке магазина, работали только 1-2 экземпляра. Если вы стали жертвой подобного случая, то достаточно просто заменить клапан на новый и не беспокоиться.

Все перечисленные выше поломки имеют один ярко выраженный симптом, а точнее – полное или частичное отсутствие стабильности в холостом ходе автомобиля. Если такие проблемы случились именно с вами, то, в первую очередь, стоит проверить электромагнитный клапан и его блок управления, а уже потом основные жиклёры холостого хода и другие составляющие карбюратора.

Диагностика неисправности

Многие не особо подкованные в авторемонтной сфере люди часто задаются вопросом – «Как собственно проверить: исправен ли электромагнитный клапан, его блок управления или нет?» Особых сложностей в этом не имеется, однако ряд базовых нюансов есть. Для того чтобы каждый читатель нашего ресурса понял, как именно выявлять неполадки с ЭПХХ, наш ресурс подготовил пошаговый алгоритм диагностики. В общем виде он следующий:

Читать еще:  Как отрегулировать фары на гранте

  1. Сначала необходимо найти место, где располагается экономайзер конкретно на вашей марке автомобиля. Зачастую он выглядит так;
  2. Затем заведите мотор, прокатитесь на автомобиле, заглушите и проанализируйте его работу на холостом ходу. Если на всех этапах раскрутки двигателя ХХ даёт сбой, в первую очередь стоит проверить именно электромагнитный клапан;
  3. Далее, когда мотор остыл, необходимо завести его повторно и отключить ЭПХХ от карбюратора, аккуратно пинцетом сняв соответствующую клемму. После чего стоит понаблюдать за работой двигателя. Если всё в норме и шток (игла) экономайзера выдвинулась, то вряд ли он неисправен. В таком случае, скорее всего, проблема с основным жиклёром холостого хода или другими узлами карбюратора. Если же шток не выдвинулся и автомобиль быстро заглох после отключения экономайзера, то последний неисправен;
  4. Теперь необходимо снять ЭПХХ с автомобиля и подключить его к альтернативному источнику питания (например, напрямую к АКБ). По истечению 10-120 секунд шток работающего экономайзера должен выдвинуться и характерно щёлкнуть. Если это происходит, но при подключении в сети автомобиля игла ЭПХХ не выдвигается, то неисправен либо его блок управления, либо проводка клапана. Если же шток стоит на месте в обоих случаях, то экономайзер нужно менять, ну или пытаться отремонтировать.

Не забывайте, что окончательную неисправность электромагнитного клапана можно определить лишь в том случае, если все остальные узлы карбюратора гарантировано исправны. При иных обстоятельствах конкретных выводов делать не стоит.

На этом, пожалуй, наиболее важная информация по ЭПХХ современных карбюраторов подошла к концу. Надеемся, представленный выше материал был для вас полезен. Удачи на дорогах и в ремонте!

Замена и проверка электромагнитного клапана на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099

Добро пожаловать!
Из этой сегодня статьи вы узнаете для себя, как нужно правильно производить замену электромагнитного клапана на автомобилях «Самарского» семейства.

Краткое содержание:

Где находится электромагнитный клапан?
Он завернут в корпус карбюратора, а к его выводу подсоединена колодка проводов. На первый взгляд после открытия капота его очень трудно заметить, а все это потому что его закрывает корпус воздухофильтра. Поэтому что бы увидеть этот электромагнитный клапан, вам придется наклониться и тем самым заглянуть под корпус воздухофильтра. Более подробное местонахождение этого клапана смотрите на фото ниже:

Примечание!
Для наглядности корпус воздухофильтра снят!

Когда нужно менять электромагнитный клапан?
Чаще всего при выходе из строя электромагнитного клапана, с двигателем автомобиля начинают происходить следующие проблемы:

  • Во-первых холостой ход у автомобиля становится неровный, то есть обороты начинают плавать и в некоторых случаях машина просто постоянно глохнет.

Примечание!
Все это связано либо с засорением жиклера холостого хода который установлен на клапане, либо с выходом из строя самого электромагнитного клапана, либо отсутствие питания у всё этого же клапана!

Как заменить электромагнитный клапан на ВАЗ 2108-ВАЗ 21099?

Снятие:
1) В начале же операции снимите с крышки карбюратора корпус воздухофильтра. (Как снять корпус, читайте в статье: «Замена корпуса воздушного фильтра»)

2) Далее отсоедините колодку проводов от вывода электромагнитного клапана.

3) Следом с помощью гаечного ключа, зацепившись за грани которые присутствуют на электромагнитном клапане полностью отверните его. После отворачивания электромагнитного клапана, снимите его с двигателя автомобиля.

Примечание!
Снимайте клапан аккуратно, при снятии не потеряйте жиклер холостого хода, резиновое уплотнительное кольцо и чашку, которые присутствуют на этом клапане!

Установка:
1) Взяв в руки новый электромагнитный клапан, установите его на свое место и после чего заверните его за грани которые на нем присутствую.

2) После заворачивания подсоедините к нему колодку проводов.

3) И в завершении установите корпус воздухофильтра на крышку карбюратора.

Проверка электромагнитного клапана на работоспособность:

1) В начале операции включите зажигание на автомобиле.

2) Далее пока клапан будет еще установлен на своем месте, отсоедините от него колодку проводов и после чего кончиком этой колодки несколько раз дотроньтесь до вывода электромагнитного клапана.

Примечание!
В тот момент когда колодка проводов будет прикасаться к выводу клапана, обязательно должны быть слышны щелчки!

Если щелчки присутствуют:
1) Если щелчки все же будут слышны, то после этого снимите электромагнитный клапан со своего установочного места. (Как это сделать смотрите в этой же статье, в рубрике «снятие»)

2) Когда электромагнитный клапан будет снят, извлеките из его корпуса жиклер холостого хода (Указан красной стрелкой) и после чего очистите его от грязи и различного рода соринок, продув его для этого воздушным насосом или компрессором. После продувания жиклера просмотрите на свет чистоту его отверстия и после чего установите жиклер на свое место. После этого на свое место так же установите электромагнитный клапан и наденьте на его вывод колодку проводов, а после чего сядьте в машину и заведите её.

Если щелчки отсутствуют:
1) В этом случае снимите клапан со своего места и после чего отсоедините от него жиклер холостого хода.

2) Далее взяв в руки дополнительный провод, подсоедините его одним концом к выводу электромагнитного клапана а другой конец положите на «плюсовую» клему аккумулятора. После этого несколько раз коснитесь корпусом электромагнитным клапаном клеммы «-».

Примечание!
Когда будете касаться клапаном аккумуляторной клемы «-», должны будут происходить щелчки и обратите особое внимание на запорную иглу клапана (Указана красной стрелкой), при подачи напряжения она должна будет втягиваться, а при отключение напряжения она должна будет без заедания возвратиться в исходное положение!

3) Если и в этом случае щелчков у вас не происходит, то скорее всего у вас перегорел электромагнитный клапан, в таком случае его необходимо заменить на новый. А что же делать мне если у меня нет при себе нового электромагнитного клапана? В этом случае можно немного переделать клапан, для того что бы доехать до ближайшего автомагазина, для этого:

Сперва снимите электромагнитный клапан с карбюраторного корпуса, после чего извлеките жиклер холостого хода и в том месте где показано на фото, отломите часть запорной иглы.

Когда часть будет отломлена установите жиклер на свое место и установите клапан в корпус карбюратора, подсоединив к нему при этом колодку с проводами. После этого заведите двигатель и езжайте до ближайшего автомагазина.

Примечание!
При отламывании иглы вы делаете клапан принудительно открытым, в связи с этим может быть проблема с выключением двигателя, то есть после выключения зажигания есть вероятность что двигатель будет некоторое время еще работать. Поэтому перед тем как заглушить двигатель после поездки, дайте ему около «5» минут поработать и только затем выключите зажигание. Сразу же после выключения зажигания, рекомендуется плавно выжать педаль газа до упора!

Ссылка на основную публикацию
Adblock
detector
