Если сгорел диодный мост генератора что будет

Если сгорел диодный мост генератора что будет

Диодный мост в конструкции генератора заменил коллектор, который когда-то выполнял функцию выпрямителя. С помощью диодного моста генератор стал более надежными мощным. Его задача – выравнивание пульсаций переменного тока и видоизменение его в постоянный ток.

Причина неисправности диодного моста

неисправный аккумулятор, низкая плотность электролита, замыкание между собой аккумуляторных банок;

неправильное «прикуривание» от другого автомобиля;

внешнее воздействие, попавшая в корпус генератора вода, грязь, повышенный нагрев.

Признаки сгоревшего диодного моста

Аккумулятор накануне был полностью заряжен, вы пришли в гараж – зарядка отсутствует, вновь зарядили аккумулятор, завели машину, аккумулятор разрядился через несколько минут, при этом генератор горячий до такой степени, что к нему невозможно прикоснуться.

Из-под капота раздается жуткий вой/свист, который меняет тональность при изменении числа оборотов двигателя, свист может появиться внезапно во время езды.

Во время поездки появилась ошибка ABSESP , что значит неисправность рулевого управления, перестает работать ГУР, руль поворачивается тяжело, аккумулятор садится.

Фары при езде тускнеют, акустика самопроизвольно отключается, кондиционер перестает работать.

Для того чтобы подтвердить свое мнение о том, что из строя вышел именно диодный мост, его нужно проверить. О неисправности диодного моста свидетельствуют следующие факторы:

· напряжение на выходе из генератора менее, чем 13,5 В;

· сигнальный индикатор во время запуска двигателя горит;

· при тестировании генератора мультиметром клемма плюс «звонится» вместе с обмотками.

Убедились, что неисправность кроется именно в диодном мосте. Теперь надо найти и определить какой именно диод вышел из строя.

Проверка диода – как делать правильно

Исходя из того, что диод – это полупроводниковый прибор, который пропускает ток только в одном направлении начнем проверку.

· Диодный мост необходимо снять. Диоды проверять нужно по отдельности, отсоединенными от общей схемы. Проверку надо выполнять в положении «проверка диодов».

· Одним из щупов прикасаемся к донышку диода, другим к его выводу. Величина сопротивления зависит от мощности полупроводника. Сопротивление должно быть в пределах 400 – 800 Ом, то есть в этом направлении диод ток пропускает.

· Меняем щупы местами. Единица на экране мультиметра – свидетельство того, что проводимость в этом направлении отсутствует. Значит, диод заперт и цел.

· В противном случае, если тестер при проверке покажет наличие сопротивления (прохождение тока) в обе стороны говорит о неисправности диода.

Важно помнить. При проверке диодов, расположенных на одной пластине, сопротивления не должны отличаться. Допустимый максимум – 5 Ом, не более. Наличие диода с большой разницей в показаниях говорит о его плохой работе и последующих проблемах с зарядкой. Поэтому диод желательно поменять.

Проверка диодов тестером весьма условна, более точно убедиться в целостности диода можно только под нагрузкой, например, подключением в схему лампы или на проверочном диагностическом стенде на СТО.

Чем вызвана необходимость замены диодов

Кто-то скажет, что гораздо проще взять и заменить диодный мост полностью. Однако стоимость диодного моста для иномарки варьируется от 1000 до 4000 руб., иногда цена еще выше. Зависит от марки машины, типа генератора, аналог это или оригинал. Новый диодный мост или по контракту. Заказали диодный мост по интернету, думали он новый и оригинал, а недобросовестный кладовщик положил в вашу посылку китайский аналог. Пойди разберись сразу.

Многие, заменив диодный мост на своем генераторе, предпочитают не выбрасывать старый, а отремонтировать его и оставить у себя в загашнике.

Вопрос в том, что не каждый самостоятельно может выпаять негодный диод и запрессовать новый. Лучше всего обратиться к услугам профессиональных мастеров на СТО. Процесс ремонта диодного моста отлажен и не займет много времени.

Например, в автомастерских компании « Start – Motors », что в Люберцах, ремонт диодного моста обойдется всего в 800 руб. За эту символическую сумму вы получаете надежный и испытанный «родной» диодный мост, тем более что в компании действует накопительная система скидок, так что есть все шансы получить диодной мост еще дешевле. Более подробно о ценах на услуги компании « Start – Motors » смотрите в прайсе.

Почему сгорел диодный мост генератора

Разбираемся по какой причине горит диодный мост в автомобильном генераторе

Основной узел в электрической системе любого транспортного средства – генератор. Без этого узла исправный автомобиль даже на новой полностью заряженной аккумуляторной батарее долго ехать не будет. Следовательно, данный агрегат должен всё время быть в работоспособном состоянии, то есть полностью исправным.

При этом первичную диагностику машины можно провести, не вставая с кресла водителя. Однако ремонт или детальная проверка требуют демонтажа источника постоянного тока с дальнейшей его разборкой, чтобы открыть доступ к диодам. Но перед этим автомобилист должен знать основные способы проверки диодного моста.

Как определить исправность генератора

Информация о состоянии работы основного агрегата, отвечающего за выработку электрической энергии в машине, для удобства автомобилистов выводится на приборную панель. Значок на панели приборов, напоминающий аккумулятор после запуска силового агрегата транспортного средства должен гаснуть. Это обозначает, что питание основных электрических узлов было переключено с аккумуляторной батареи на генератор. Если индикатор не гаснет – это свидетельствует о поломке в электрической цепи. Также на проблемы может указывать недостаточный заряд аккумулятора ввиду недополучения нормального номинала тока.

Основные признаки, указывающие на неисправность диодного моста

Нормально работающий диод проводит ток сугубо в одном направлении. В случае возникновения пробоя появляется утечка тока, которая с бортовой сети попадает на обмотки стартера. Сегодня на автомобилях устанавливается несколько типов диодных мостов:

  • диодный мост без дополнительного охлаждения;
  • диодный мост с пассивным охлаждением за счёт специальных радиаторов.

Помимо этого есть разные типы подключения обмоток и соединения площадок моста: при помощи сварки или пайки. Первым признаком того, что генератор функционирует нестабильно ввиду поломки диодного моста, является быстрая и частая разрядка аккумуляторной батареи. Существуют и другие причины, по которым можно косвенно определить сгорание диодов в выпрямителе:

  • недостаточная искра на свечах зажигания;
  • фары с тусклым светом во время функционирования силового агрегата;
  • перебои в работе звуковой системы;
  • значительное снижение мощности вентиляторов охлаждения;
  • плохая работа системы кондиционирования.

Если будут замечены любые из выше рассмотренных признаков, не стоит паниковать, а лучше выяснить, почему сгорели диоды, для чего стоит обратиться за помощью к специалистам станции технического обслуживания.

Подготавливаем диодный мост к самостоятельной диагностике

Проверить работоспособность моста генератора можно собственными силами, если понимать, как прозваниваются диоды. Но прежде чем начать диагностику нужно провести подготовительные мероприятия. Для этого нужно генератор разобрать для получения доступа к диодам:

  • Крепёжные элементы (болты) удерживающие переднюю и заднюю крышку откручиваются.
  • На следующем этапе выполняется отсоединение корпуса от обмотки стартера.
  • Если конструкция моста, разборная, то узел откручивают.
  • От генератора отсоединяется плюсовая клемма.
  • Проверяется способ крепления минуса. Если клемма независимая её отключают.
  • После снятия передней стенки, мост отсоединяется от обмоток. С этой целью используется паяльник, которым нагреваются выводы до закипания припоя, после чего они аккуратно отодвигаются в сторону с помощью отвёртки.

После завершения подготовительных работ нужно разобраться с вопросом, как правильно проверить, что сгорел диодный мост?

Признаки выхода из строя диодов

Основной проблемой в выпрямительном мосту являются диоды. Начинать проверку агрегата вырабатывающего электричество в машине следует только после выявления следующих косвенных проблем:

  • напряжение на выходных клеммах генератора ниже значения в 13,5 Вольт;
  • индикатор на панели приборов в салоне автомобиля продолжает гореть после пуска силового агрегата;
  • стрелка на вольтметре при снятии показаний смещается в зону красного цвета;
  • индикатор аккумулятора не загорается после включения зажигания.

Похожие симптомы выявляются при поломке регулятора напряжения, ввиду этого его исправность проверяют в первую очередь. Существуют разные причины, почему выходит из строя выпрямительный мост, из-за чего требуется его ремонт или полная замена.

Почему перегорает диодный мост

Существует много ситуаций, которые могут привести к поломке диодов. Однако к наиболее часто встречающимся поломкам можно отнести следующие:

  • плата была залита водой;
  • грязь совместно с моторным маслом проникла внутрь моста и привела к замыканию;
  • произошла переполюсовка контактов на аккумуляторной батарее.

Специалисты рассматривают несколько вариантов проверки работоспособности, выпрямителя тока генератора. Первый способ подразумевает использование мультиметра. Во втором случае достаточно стандартной автомобильной лампочки.

Диагностика диодного моста при помощи мультиметра

Прежде чем понять, почему может гореть диодный мост, предварительно нужно демонтировать сломанный блок. После чего на измерительном приборе устанавливается звуковая индикация. Если такой функции в мультиметре не предусмотрено, то проверка происходит в режиме 1 кОм. Для всех диодов проводятся индивидуальные измерения. В процессе проверки рабочим контактом нужно прикоснуться к концам диода несколько раз, при этом меняя местами щупы прибора. В одном случае тест показывает бесконечно большое сопротивление, а во втором параметры должны колебаться в интервале от 500 до 700 Ом. Если результаты измерений окажутся одинаковыми в разных направлениях – это свидетельствует что тестируемый диод вышел из строя, и требуется его замена.

Читать еще:  Как нанести антигравий на пороги

Проверка диодного моста при помощи лампочки

Естественно мультиметр имеется не у каждого автовладельца и поэтому нужно знать, как проверить генератор транспортного средства подручными средствами? Для этого нужно два куска электрического провода и автомобильная лампа. Сама проверка подразумевает следующие несложные действия:

  1. Снимается защитный кожух генератора и на минусовую клемму аккумуляторной батареи подключается пластина диодного моста.
  2. Провод от одного конца лампочки подключается к плюсу аккумуляторной батареи, а вторым нужно поочерёдно прикасаться к клеммам оставшихся диодов и к местам подключения обмотки стартера.
  3. Если на любом выводе диода лампа загорается, значит, этот элемент вышел из строя и его нужно поменять.

В некоторых случаях может потребоваться проверка диодного моста на обрыв, для чего нужно провести следующие манипуляции:

  1. Провод от минусового контакта лампочки подсоединяется к минусу аккумуляторной батареи и в аналогичной последовательности с проверкой на пробой диодов, проводится их тестирование. Единственное что в такой ситуации лампочка должна постоянно гореть.
  2. Если в процессе проверки на любой из клемм диодов лампочка не загорелась или её свет очень тусклый, то произошёл обрыв детали и её придётся поменять.

Выявить, почему возникают неисправности в диодном мосту генератора можно самостоятельно в условиях гаража. При этом потребуется обычный тестер, который есть практически у каждого автолюбителя или автомобильная лампочка с двумя проводами.

Видео про ремонт, проверку и замену диодного моста

Если сгорел диодный мост генератора что будет

Диодный мост в конструкции генератора заменил коллектор, который когда-то выполнял функцию выпрямителя. С помощью диодного моста генератор стал более надежными мощным. Его задача – выравнивание пульсаций переменного тока и видоизменение его в постоянный ток.

Причина неисправности диодного моста

неисправный аккумулятор, низкая плотность электролита, замыкание между собой аккумуляторных банок;

неправильное «прикуривание» от другого автомобиля;

внешнее воздействие, попавшая в корпус генератора вода, грязь, повышенный нагрев.

Признаки сгоревшего диодного моста

Аккумулятор накануне был полностью заряжен, вы пришли в гараж – зарядка отсутствует, вновь зарядили аккумулятор, завели машину, аккумулятор разрядился через несколько минут, при этом генератор горячий до такой степени, что к нему невозможно прикоснуться.

Из-под капота раздается жуткий вой/свист, который меняет тональность при изменении числа оборотов двигателя, свист может появиться внезапно во время езды.

Во время поездки появилась ошибка ABSESP , что значит неисправность рулевого управления, перестает работать ГУР, руль поворачивается тяжело, аккумулятор садится.

Фары при езде тускнеют, акустика самопроизвольно отключается, кондиционер перестает работать.

Для того чтобы подтвердить свое мнение о том, что из строя вышел именно диодный мост, его нужно проверить. О неисправности диодного моста свидетельствуют следующие факторы:

· напряжение на выходе из генератора менее, чем 13,5 В;

· сигнальный индикатор во время запуска двигателя горит;

· при тестировании генератора мультиметром клемма плюс «звонится» вместе с обмотками.

Убедились, что неисправность кроется именно в диодном мосте. Теперь надо найти и определить какой именно диод вышел из строя.

Проверка диода – как делать правильно

Исходя из того, что диод – это полупроводниковый прибор, который пропускает ток только в одном направлении начнем проверку.

· Диодный мост необходимо снять. Диоды проверять нужно по отдельности, отсоединенными от общей схемы. Проверку надо выполнять в положении «проверка диодов».

· Одним из щупов прикасаемся к донышку диода, другим к его выводу. Величина сопротивления зависит от мощности полупроводника. Сопротивление должно быть в пределах 400 – 800 Ом, то есть в этом направлении диод ток пропускает.

· Меняем щупы местами. Единица на экране мультиметра – свидетельство того, что проводимость в этом направлении отсутствует. Значит, диод заперт и цел.

· В противном случае, если тестер при проверке покажет наличие сопротивления (прохождение тока) в обе стороны говорит о неисправности диода.

Важно помнить. При проверке диодов, расположенных на одной пластине, сопротивления не должны отличаться. Допустимый максимум – 5 Ом, не более. Наличие диода с большой разницей в показаниях говорит о его плохой работе и последующих проблемах с зарядкой. Поэтому диод желательно поменять.

Проверка диодов тестером весьма условна, более точно убедиться в целостности диода можно только под нагрузкой, например, подключением в схему лампы или на проверочном диагностическом стенде на СТО.

Чем вызвана необходимость замены диодов

Кто-то скажет, что гораздо проще взять и заменить диодный мост полностью. Однако стоимость диодного моста для иномарки варьируется от 1000 до 4000 руб., иногда цена еще выше. Зависит от марки машины, типа генератора, аналог это или оригинал. Новый диодный мост или по контракту. Заказали диодный мост по интернету, думали он новый и оригинал, а недобросовестный кладовщик положил в вашу посылку китайский аналог. Пойди разберись сразу.

Многие, заменив диодный мост на своем генераторе, предпочитают не выбрасывать старый, а отремонтировать его и оставить у себя в загашнике.

Вопрос в том, что не каждый самостоятельно может выпаять негодный диод и запрессовать новый. Лучше всего обратиться к услугам профессиональных мастеров на СТО. Процесс ремонта диодного моста отлажен и не займет много времени.

Например, в автомастерских компании « Start — Motors », что в Люберцах, ремонт диодного моста обойдется всего в 800 руб. За эту символическую сумму вы получаете надежный и испытанный «родной» диодный мост, тем более что в компании действует накопительная система скидок, так что есть все шансы получить диодной мост еще дешевле. Более подробно о ценах на услуги компании « Start — Motors » смотрите в прайсе.

Ваз 2105,
История такова, пару раз пахло горелым, и больше ничего.
Потом пропала зарядка, начал разбирать генератор выяснилось сгорел диодный мост поменял,
История повторилась, запахло горелым, пропала зарядка. проехался, и вдруг она появилась.

ВОПРОс??В ЧЕМ ПРИЧИНА??

Сгорело в месте крепления(там где шпильки стоят)
и один из диодов

Могу только одно предположить:

В местах № 1 и № 2 сгорело из-за плохого контакта между диодами и выводами обмотки. Там гаечки стоят с шайбочками и гройвером. А в месте № 3 сгорело до кучи из-за сильного нагрева, который просто распаял место соединения диода с контактной пластиной.
После такой “аварии”, при перестановке диодного моста, необходимо обратить особенное внимание квадратным втулкам-изоляторам через которые в крышку вставляются шпильки крепления обмотки статора. Втулки в места прохождения шпилек № 1 и № 2 могут расплавиться и со своей задачей (изолировать крышку от места соединения с диодами) не справятся.

Генератор, как известно, это чуть ли не самый главный элемент современных автомобилей. Благодаря генерирующему устройству электрокомпоненты автомобильной системы получают необходимое питание. Если ген перегорает, то возникают проблемы. Узнаем, почему же перегорает генератор.

Конструкция генератора: его состав

ВНИМАНИЕ! Найден совершенно простой способ сократить расход топлива! Не верите? Автомеханик с 15-летним стажем тоже не верил, пока не попробовал. А теперь он экономит на бензине 35 000 рублей в год! Читать дальше»

Одно то, что ген всегда находится под высокой нагрузкой, априори включает его в группу риска. За ним нужен глаз да глаз. Опытные и заботливые автомобилисты об этом знают. Новички и дилетанты – не обращают внимания, «гробят» новое устройство и аккумулятор, а потом удивляются – почему не едет машина.

Из чего состоит ген? В его компоненты обязательно входит ротор или индуктор. Его основной функцией является создание магнитного поля внутри устройства. Ротор имеет вал, на котором присутствует обмотка возбуждения. За счет нее и происходит подпитка или самовозбуждение гена.

На этом же валу находится контактная группа, состоящая из медных колец. Они соединены через выводы с обмоткой или возбудителем, как ее еще называют.

На роторном валу, в зависимости от модели гена, могут быть установлены лопасти вентилятора и приводной шкив. Здесь же расположен один из подшипников.

Статор – выполняет функцию обеспечения устройства переменным напряжением. В состав статора входит металлический сердечник, собранный из пластин, и обмотка.

В статоре предусмотрены пазы, которые служат для укладывания обмоточных витков. Укладываться они могут разными способами, но всегда бывает несколько обмоток, соединяющихся между собой согласно схемам.

Читать еще:  Какой антифриз в ларгусе

В генераторе имеется выпрямительный блок, который нужен для преобразования тока. Именно поэтому он еще называется преобразователем. Благодаря блоку, напряжение из синусоидального преобразуется в постоянное, а затем идет в автомобильную бортовую сеть.

Преобразователь – это не что иное, как пластины, хорошо отводящие тепло. В современных выпрямительных блоках вмонтированы силовые диоды полупроводникового типа (о них подробнее ниже).

Щеточный узел обеспечивает передачу напряжения на контакты. Состоит узел из графитовых щеток, пружин и держателя. В генах последних серий щеточный узел соединен с регулятором напряжения, вместе они создают единый блок.

Сам регулятор или таблетка служит для поддержания напряжения агрегата в конкретных значениях. Другими словами, именно таблетка в ответе за стабильный ток, выдаваемый геном. Как известно, кривошипный вал вращается с разной амплитудой. Поэтому нужен регулятор, который будет стабилизировать частоты, и тем самым, воздействовать на обмотку. Регулятор не только контролирует частоту импульсов, но и регулирует их продолжительность.

Ну и, конечно, диодный мост является важной частью генератора. О нем подробно написано ниже.

Перегорание генератора или что такое диодный мост

Когда говорят о том, то сгорел генератор, имеют в виду диодный мост. Он является обязательным узлом генератора.

Диагностику автомобиля с перегоревшим геном можно провести легко. А вот ремонт потребует определенных усилий и специфических знаний. Надо будет тщательно изучить конструкцию генератора, чтобы суметь его разобрать, добравшись, тем самым, до диодов.

Как же проверить диодный мост? В первую очередь сверить показания со значениями на приборной панели. Здесь имеется значок, напоминающий аккумуляторную батарею. После завода двигателя этот значок должен погаснуть. Таким образом, автомобилисту дается знать, что произошло переключение питания основных электроузлов автомобиля с АКБ на генератор.

А вот если значок не гаснет, то это повод для беспокойства. Система дает сигнал, что произошла поломка в цепи. Причину еще надо выяснить конкретнее, ведь это может свидетельствовать также о слабой или испорченной АКБ.

Основными же метками, подтверждающими поврежденность диодного моста, являются следующие:

  • утечка тока;
  • быстрая и частая разрядка АКБ;
  • малая искра на свечах зажигания;
  • снижение мощности охладительных вентиляторов;
  • нестабильное функционирование кондиционера;
  • перебои в функционировании звуковой системы;
  • плохое освещение оптики во время работы двигателя.

По фарам многие опытные автомобилисты сразу определят неисправность гена, не путая его с проблемами АКБ. Если фары светят тускло при заглушенном двигателе – виноват аккумулятор, если при работающем – генератор.

Диодный мост (ДМ) на генераторах может быть установлен двумя способами: без дополнительного охлаждения или с ним. Добавочное охлаждение осуществляется с помощью специальных радиаторов.

Если сгорели диоды, не стоит паниковать. Лучше выяснить причину, из-за которой такое происходит. Ниже будет описана инструкция, которая подразумевает автономную диагностику ДМ.

Генератор надо будет разобрать, чтобы получить доступ к диодному мосту.

  • проверяется ток на выходах гена (он не должен быть ниже 13,5 V);
  • одновременно надо сверять показания приборки – продолжает ли гореть индикатор после запуска ДВС (при условии, что ген соединен с автомобилем);
  • проверять диодный мост вольтметром (если стрелка прибора смещается в красную зону, однозначно диоды неисправны).

Однако, эти признаки, даже если они выявлены целиком, пока что не могут доказать 100-процентный выход из строя диодного моста, так как схожие симптомы свидетельствуют о поломке шоколадки (регулятора).

Эксперты советуют применить в данном случае метод исключения. Т.е, проверить регулятор напряжения. Если он исправен, однозначно проблемы с мостом.

Диодный мост профессионально проверяется мультиметром. Прибор должен быть установлен в режим звуковой индикации. Если такой способности в мультиметре нет, то измерять придется в 1-кОмном режиме.

Примечательно, что для диодов проводятся индивидуальные замеры. В частности, к концам диодов следует прикоснуться щупом измерительного устройства несколько раз, меняя каждый раз выводы прибора. В одном из случаев проверка должна показать ББС (сопротивление бесконечности), в другом – колебания Ом в пределах 500-700.

Диод можно считать испорченным, если показания оказываются одинаковыми, при измерениях в разных направлениях.

Проверяют диоды также с помощью индикатора. Делается это так:

  • демонтируется защита гена;
  • на минусовой зажим АКБ подключается пластина ДМ;
  • индикатор одним концом подключается к плюсовому зажиму батареи, другим – осуществляется проверка.

Если после прикасания вторым концом индикатора к диодам, лампочка светится, то элемент испорчен.

Почему перегорает ген

Есть множество причин, приводящих к перегоранию гена (диодов). Однако принято выделять самые распространенные:

  • внутрь моста проникла грязь или масло, что привело к замыканию;
  • на японских машинах – из-за просадки напряжения, когда генератор работает на износ;
  • по вине регулятора напряжения, отдающего на ротор, а тот, соответственно, на диодный мост;
  • из-за «дурного» аккумулятора (встречаются такие батареи, которые потребляют 40А и легко убивают ген);
  • ген был залит водой;
  • вышел из строя штатный предохранитель, отвечающий за защиту гена при замыканиях;
  • неправильно были поставлены клеммы АКБ.

Таким образом, генератор на машине перегорает по разным причинам. Всегда речь идет о сгорании регулятора и диодного моста. Проверяется все быстро по поверхностным симптомам. Если нужно 100-проценто убедиться, приходится разбирать генератор.

Забудьте о штрафах с камер! Абсолютно легальная новинка — Глушилка камер ГИБДД, скрывает ваши номера от камер, которые стоят по всем городам. Подробнее по ссылке.

  • Абсолютно легально (статья 12.2);
  • Скрывает от фото-видеофиксации;
  • Подходит для всех автомобилей;
  • Работает через разъем прикуривателя;
  • Не вызывает помех в радиоприемнике и сотовых телефонах.

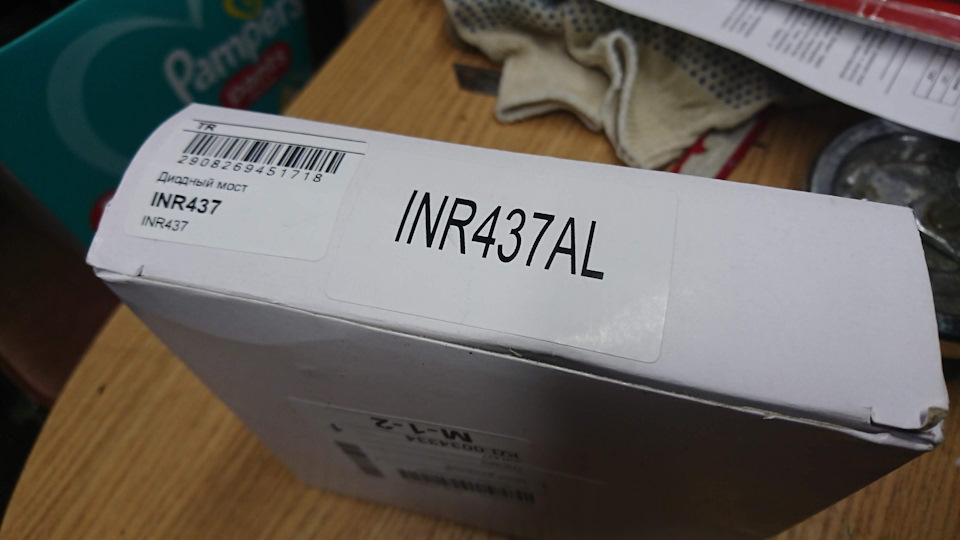

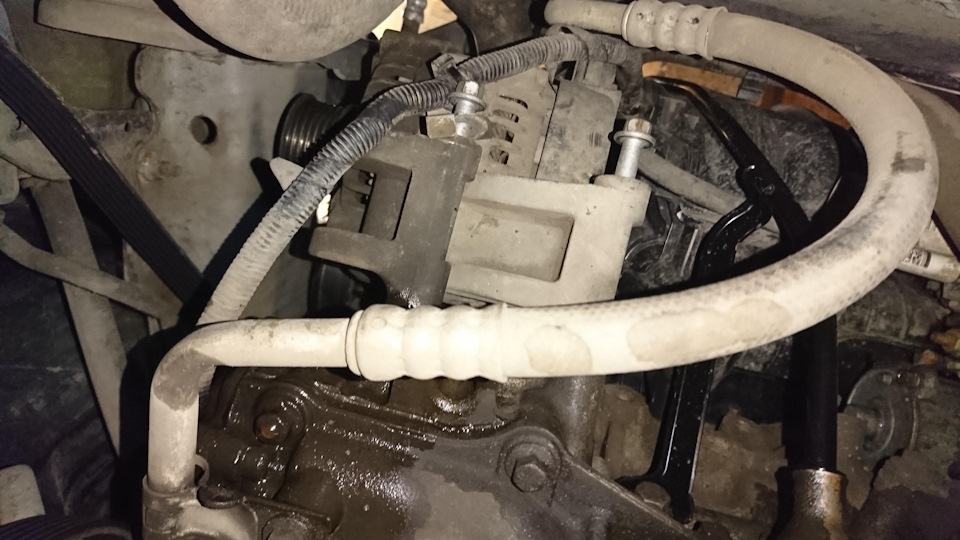

Ford Focus Hatchback › Logbook › Сгорел диодный мост в генераторе

Профилактику генератора я делал ровно год назад и проехал 20400км.
Об этом я писал ранее www.drive2.ru/l/489834355393298638/
Я заменил оба подшипника и щётки. Токосъёмные кольца были в неплохом состоянии и их я не менял. Диодный мост так же решил не менять т.к. радиотехническое образование говорило мне что нефиг менять то что работает. Хотя в форд фокус клубе говорили, что раз полез туда то и диодный мост следовало бы поменять. Но что сделано то сделано.
В итоге 3 января стоя на светофоре заметил что появился сильный вой нарастающий с увеличением оборотов. Вой настолько сильный что слышно даже в салоне. Под капотом воняло горелым и вой шёл предположительно от генератора. Подоткнул ELM327 и напряжение 12 вольт в бортовой сети подтвердило мои догадки.

Поскольку были праздники диодный мост получил только вчера.
Купил диодный мост INR437 за 1290 рублей. Он гораздо более мощный т.к. у него не 6 диодов как у штатного, а 12. Но нужно между диодами необходимо установить перемычки. После установки перемычек получится по два диода в параллель.

Далее всё как обычно. Для удобства снял натяжной ролик вместе с натяжителем и ключиком на 10 откручиваем верхний болт.

Затем снизу так же ключом на 10 откручиваем два нижних болта. И как только все болты будут извлечены сразу снимает фишку.

Гайку основного плюсового провода удобнее откручивать сверху через удлинитель с головкой на 13.

Разборку генератора не стал снимать. Там всё просто. Открутил гайковёртом шкив, снял пластиковую крышку, выкрутил шпильки соединяющие две части корпуса, располовинил и извлёк диодный мост.
Два диода выгорели и ещё два сломались пополам при демонтаже.

Из медной проволоки кабеля ВВГнг 1.5 квадрата сделал U-образные перемычки. Вставил и запаял.

Токосъёмные кольца и в этот раз менять не стал. Родные кольца ещё в очень приличном состоянии. К тому же чтобы поменять их пришлось бы как то снимать почти новый подшипник. И не факт что без повреждений.
Поэтому токосъёмные кольца просто брошу в коробочку с дополнительным комплектом щёток. Может когда понадобятся.

Дополнение по поводу перемычек.

Поскольку в штатном диодном мосту всего 6 диодов то площадки к которым приварены выводы обмоток в пластике соединены между собой и это один целый контакт. Т.Е. места отмеченные красным на новом диодном мосту закорочены и звоняться между собой. На новом же генераторе диодов 12ть и контакты между собой уже не прозваниваются. Поэтому при установке на штатную обмотку статора нужно сделать перемычки в местах обозначенных красным.

В итоге всё собрал. Завожу и загорается лампа нет зарядки АКБ. Погазовал и лампа погасла. Напряжение 13.6в (мало подумал я). Включил обогревы заднего и лобового стекла. 5 секунд и на приборке опять лампочка нет зарядки и подогрев лобового отключился.
Полный крах подумал я. Попробовал погазовать. Напряжение закидывает за 16 вольт и срабатывает защита. В салоне гаснет свет и гаснут ксеноновые фары. При это задний штатный парктроник издаёт одиночный бип. Время половина первого ночи, плюнул и поехал домой. А сегодня пока ехал в гараж думал что мог повредить провода к фишке на генератор. Уж очень они там без запаса. А в итоге я тупо недовоткнул фишку в генератор.

Читать еще:  Какой цоколь в фарах ваз 2114

Грею двигатель. Только завёл. Обороты чуть вше 1000 потребители выключены. АКБ после суток на зарядном провисела.

С включенными обогревами заднего и лобового стекла + ближнем свете, передних и задних противотуманках, а так же включенной печке, напряжение 13.6 вольта. Правда генератор издаёт небольшой, но слышимый из салона вой (гул). При включении обогрева лобового напряжение на секунду проседает ниже 12.6 вольта и сразу востанавливается до 13.6.

Если сгорел диодный мост генератора что будет

Многие задаются вопросами «Почему сгорел генератор?». Существует ряд наиболее распространенных причин. Вот наиболее быстрые и часто встречающиеся способы «спалить» генератор.

  1. Самый быстрый, легкий и верный способ — поменять местами провода, идущие от клемм аккумулятора. Так называемая переплюсовка. Весь комплект зрелищ: яркие вспышки, запах паленой проводки, треск, шипение. Диодный мост гибнет со стопроцентной вероятностью, статор – примерно пятьдесят-на-пятьдесят, провода и реле-регулятор тоже пострадают. В некоторых случаях, скажем так, за компанию сгорают акустическая система, сигнализация, бортовой компьютер и много чего еще полезного.
  2. Не менее легкий и даже более популярный способ – тщательно вымыть двигатель. Чем тщательнее – тем вернее. Особое внимание следует уделять генератору. Потом сразу же нужно завести автомобиль и понавключать всего, чего угодно душе: музыку, обогрев и что угодно еще. Самое главное – ни в коем случае не продувать двигатель после мойки. Чем больше воды останется во внутренностях, тем выше вероятность положительного исхода данной операции. Если же, по какой-нибудь неведомой причине, эффекта не последовало, повторите попытку. И помните, самое важное – ваш уже сгоревший генератор будет не только сломанным, но еще и чистым.
  3. Следующим по популярности идет метод, практически, «дедовский», сдергивание плюсовой клеммы аккумуляторной батареи на работающем двигателе. По зрелищности этот способ вполне может конкурировать с первым. Искр хватает с избытком. В процессе сжигания генератора этим способом в цепях возникают замечательные высоковольтные коммутационные процессы. Реле сгорит точно, прихватив с собой сигнализацию, бортовой компьютер, музыкальную систему и что-нибудь еще, как повезет.
  4. Еще одна особенность – чем новее автомобиль, тем лучше работает этот способ. На старых экземплярах может давать осечки, но верить-то в успех нужно при любых обстоятельствах.
  5. Еще существует один пассивный способ. Им пользуются многие, даже не задумываясь об этом. Просто не пропускать ни одной лужи. Глубокие лужи – вообще подарок судьбы, главное – разогнаться посильнее, все поснимать, что может сохранить внутренности машины от воды (поддоны, защитные кожухи и все тому подобное) и, насколько это возможно, пристально следить, чтобы как можно больше жидкости попало в подкапотное пространство.
  6. Еще есть способ для любителей хорошей и громкой музыки. Но здесь есть одно «НО»! Способ далеко не бюджетный! Чтобы убить генератор таким путем, придется выложить более десяти, а то и пятнадцати тысяч американских рублей. Пусть и дорого, за то приятно и совершенно не сложно. Достаточно накупить дорогущей аппаратуры: колонок (штук пятнадцать), сабвуфер (лучше даже два), два-три CD-чейнджера, ламповый усилитель (разумеется, чем мощнее, тем лучше). Ну и останется всего лишь включить все сразу и погромче. Результат не заставит себя долго ждать, из-под капота пойдет дымок и появится характерный запах горелого. Если желаемого эффекта Вы не достигли, спешу огорчить — с аппаратурой Вы серьезно продешевили, нужно в срочном порядке докупать и пробовать снова.
  7. Ну и нельзя составить без внимания так называемый «Аккумуляторный» способ. Чтобы облегчить себе выполнение этого хода, желательно использовать очень и очень пожилой аккумулятор. Чем старше аккумулятор – тем выше вероятность, что в нем есть короткозамкнутая банка. Он, безусловно, будет работать, то есть: подзаряжаться, заводить машину, в общем все свои обязанности он выполнять будет, но с одним маленьким отклонением – он создаст огромную паразитную нагрузку на генератор, тем самым разогрев его до температуры образования нового солнца. Ну, как показывает практика, этот способ осуществляется сам собой рано или поздно, достаточно дождаться, пока генератор достигнет преклонного возраста и ни при каких обстоятельствах не ставить новый.

Вот так мы разобрали наиболее распространенные способы спалить генератор. Какой Вам больше понравится, таким и пользуйтесь. Это полностью дело вкуса.
Советы по проверке работоспособности генератора.

Чтобы не повредить генератор при измерении тока нагрузок, рекомендуется применять специальные клещи (токосъемные). Они делают возможным внесение изменений без разрывов цепи. Замеряя ток обычным амперметром, приходится разрывать цепь, а это чревато повреждениями электрооборудования. Существует своеобразный способ проверки генератора и зарядной системы для иномарок, состоящий в отключении плюсовой клеммы аккумулятора при работающем двигателе. Крайне не рекомендуется так делать. Подобные действия создают мощную искру, что порой вызывает очень сильные скачки напряжения, амплитуда которых нередко достигает сотню вольт. Такие скачки очень опасны для полупроводниковых элементов, даже если они длятся какие-то доли секунды. Большинство компонентов электронных схем автомобиля не приспособлено к подобным резким перепадам нагрузок. К слову, такая искра может возникать при ненадежном заземлении, плохих контактах, неправильном прикуривании.

В большинстве автомобилей европейского производства световой индикатор отсутствия зарядки является составным элементом цепи возбуждения генератора. Свечение этой контрольной лампы до запуска двигателя является нормой и говорит об исправности работы цепи. В состав этой цепи входят генераторный ротор и реле-регулятор. Иногда возникает короткое замыкание в одном из транзисторов реле, и тогда возникает перезарядка батареи. Лампочка при этом не горит, единственный признак неполадки – кипящий аккумулятор. При пробоях на обрыв световой индикатор также не будет гореть из-за разомкнутой цепи. Таким образом, индикатор может говорить как об исправности узлов, так и о неполадках диодного моста или статора. Это справедливо в отношении генераторов ведущих европейских производителей (Bosch, Delco Remy, Valeo и других), но на американских и японских автомобилях схема устроена несколько иначе, поэтому лучшим решением для проверки реле будет применение тестового прибора.

Нередко при работе генератор сильно нагревается. Как правило, если температура работающего генератора составляет 60-90°C, то причин для беспокойства нет, это норма. Генератор нагревается сильнее обычного при дополнительной нагрузке (включении кондиционера, дальнего света, обогрева). Также причиной нагревания генератора является его непосредственная близость к двигателю. Для мощного генератора нормальной может быть даже температура в 90 градусов. Однако если генератор нагревается до более высокой температуры, это может говорить о некоторых неисправностях. Перегрев, конечно, вреден и для самого генератора.

Проверяя на исправность статор, нужно отсоединить от диодного моста его выводы и исследовать на наличие внешних признаков повреждений (следы окисления, горения). Исправный статор должен иметь сопротивление, превышающее 20 МОм при проверке тестером. Значение сопротивления меньше, чем 50 МОм, указывает на необходимость замены узла – его ресурс исчерпан. Для проверки обмотки статора на наличие обрывов можно применять аккумулятор и специальный световой индикатор. Стоит иметь в виду, что статор может наматываться звездой либо треугольником. Если требуется проверка обмотки на наличие короткозамкнутых витков, простой тестер не поможет, нужно применять дефектоскоп.

Проверяя на работоспособность диодный мост, первым делом нужно исследовать все диоды на предмет обрывов и коротких замыканий. При наличии специального оборудования желательно также проверить, соответствует ли каждый диод номинальному обратному току утечки. Важно учитывать, что диоды могут быть встроенными в пластины моста или же выполняться в отдельной сборке.

Бывает, что при исправном аккумуляторе горит контрольная лампа отсутствия заряда. Наиболее вероятная причина такой неисправности – износ щеток или их неправильное расположение по отношению к роторному коллектору. Возможно, проблема в самом коллекторе (износ или загрязнение). При неполадках в обмотке статора (или же просто при исчерпании его ресурса), контрольная лампа горит ярче с увеличением нагрузки, а при увеличении оборотов двигателя горение лампы ослабляется. Если один из диодов моста или дополнительный диод неисправен, индикатор также может давать ложные показания.

Некоторые неисправности генератора можно диагностировать по звуку. Например, гудящий или даже визжащий звук может указывать на разбитые подшипники генератора. Характерный тонкий писк – один из признаков исчерпанного ресурса обмотки статора (это наиболее часто наблюдается у генераторов Nippondenco и Valeo). Генераторы Marelli, Delco US и Motorcraft при неисправном реле могут издавать характерный писк до запуска двигателя. При пробое диодов моста генератор может перегреваться и издавать необычный гул. Посторонние шумы также могут указывать на неполадки подшипника натяжного ролика, помпы, ремня.

Ссылка на основную публикацию
Adblock
detector
